Деревянный каркасный гараж без утепления с односкатной крышей

Эта простая конструкция гаража отлично подойдет для постройки на дачном участке, причем ее под силу возвести любому автолюбителю, который умеет работать молотком, шуруповертом и пилой. При этом все операции могут быть выполнены самостоятельно, без привлечения посторонней помощи.

Деревянный каркасный гараж без утепления с односкатной крышей Смотрится гараж, возможно, грубовато, но это оправдывается простотой и дешевизной такой постройки

Этот вариант каркасного гаража устанавливается на столбчатом фундаменте, который располагают по всему периметру постройки. Первые этапы работы производятся таким же образом, как и в предыдущем рассмотренном случае, то есть разметка площадки, ее очистка от дерна, определение месторасположения столбов, рытье котлованов и установка опор фундамента. Правда, предусматривается дощатый пол, то есть количество столбов увеличивается – необходимо обеспечить промежуточные очки топор и для лаг.

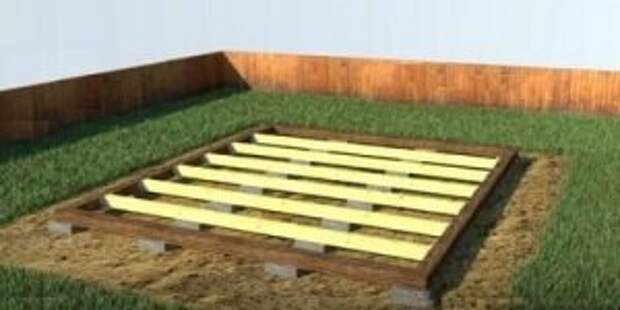

Деревянный каркасный гараж без утепления с односкатной крышей На столбы фундамента укладывается брус нижней обвязки конструкции. В этом случае, берется брус сечением 150×120 мм.Затем вымеряются диагонали получившейся рамы, производится окончательная фиксация рамы.Следующим шагом на промежуточные столбы фундамента устанавливаются на ребро доски сечением 150×50 мм, которые крепятся к брусу обвязки с помощью специальных поддерживающих перфорированных металлических кронштейнов.
Доски послужат надежной основой для монтажа деревянного пола. Следующим этапом идет установка передних угловых вертикальных стоек из бруса сечением 150 ×120 мм. Они должны иметь высоту не менее 2500 мм. Далее размечается проем, в который будут устанавливаться ворота гаража. По разметке монтируются еще два бруса на расстоянии друг от друга в 2700 мм. То есть от центра бруса обвязки в обе стороны откладывается 1350 мм – в этих точках будет расположены края вертикальных стоек, ограничивающих дверной проем по бокам. Следующим шагом формируется основа каркаса задней стенки. Она состоит также из четырех стоек, расставленных с равным шагом, изготовленных из бруса того же сечения, но имеющих высоту 2300 мм. Благодаря разнице в высоте передней и задней стены образуется необходимый уклон односкатной крыши. Закрепление всех вертикальных брусков к обвязке производится с помощью мощных металлических уголков, фиксирующих стойки с двух сторон. Как можно видеть на иллюстрации, верхняя обвязка в этой конструкции отличается от рассмотренного выше проекта. Здесь горизонтальным брусом отдельно связываются между собой передние и задние стойки, образуя основу под монтаж стропильных ног. Перед установкой стропил производится разметка их места расположения – в данном случае расстояние между ними составляет 400 мм. Для перекрытия потребуется десять досок длиной в 5500 сечением 120×30÷50 мм. Их устанавливают на ребро и закрепляют металлическими уголками. Далее, вымеряется и отмечается середины боковых сторон гаража.В этих местах устанавливаются вертикальные стойки, которые связываются между собой горизонтальной перекладиной, которая должна снизу прочно подпереть стропильные ноги.Стропила крепятся и к этой перекладине с помощью металлических уголков. Следующим шагом боковые стойки связываются в средней части досками, которые могут быть фиксированы на стойках уголками или же одним из соединений, применяемых для скрепления бруса. В результате каркас боковой стены получается как бы разделенным на четыре секции. Чтобы сделать каркас более жестким, каждая из четырех секций укрепляется диагональной затяжкой, на которой по краям делаются спилы. В верхней части доска устанавливается в ...
